Schauflächen „Wasser“

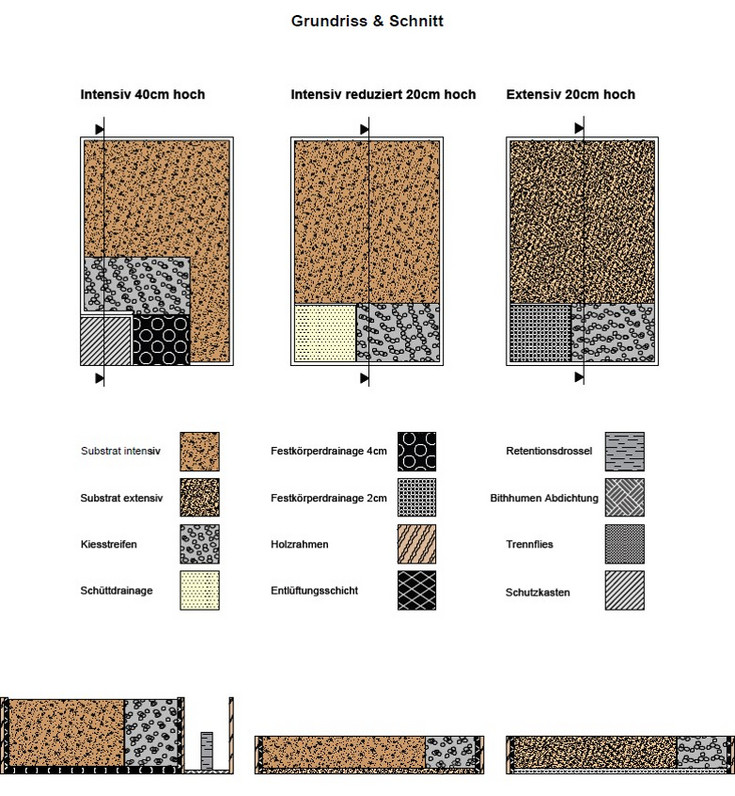

Als Bewässerungsgruppe wollten wir darstellen, inwiefern verschiedene Schichtaufbauten einer Dachbegrünung unterschiedliches Retentionspotential besitzen. Dieses Retentionspotential ist von den Faktoren Substartart, Schichtstärke/Substarthöhe und Art bzw. Aufbau der Rückhalteelemente (z.B. niedrige/hohe Festkörperdrainage, Schüttdrainage, Anstau-Drossel etc.) abhängig.

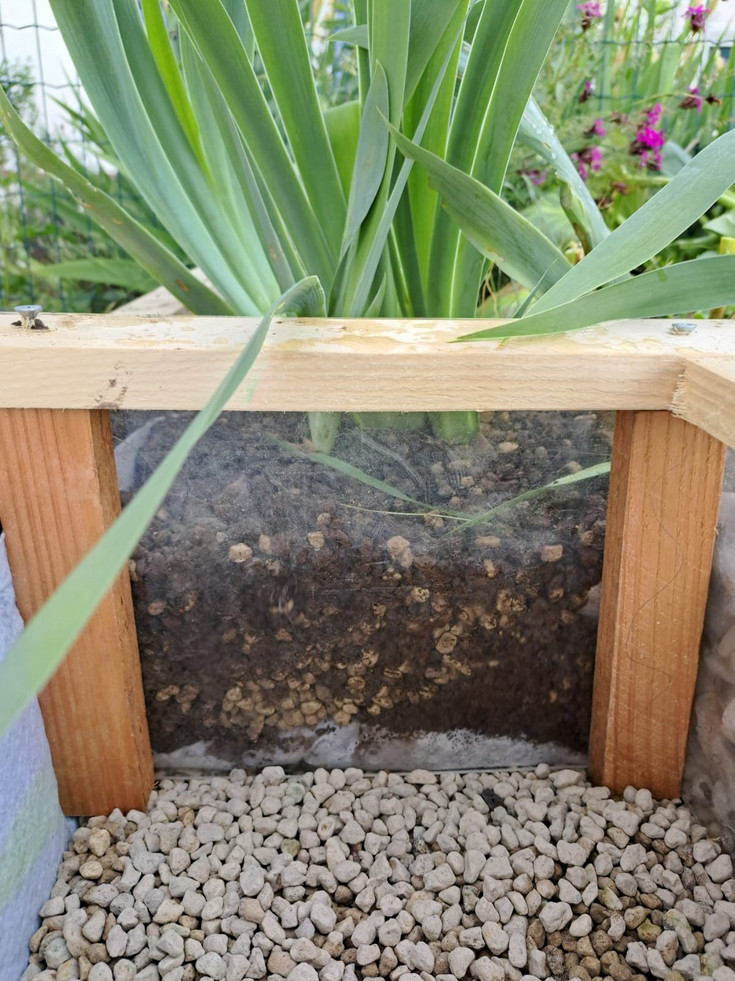

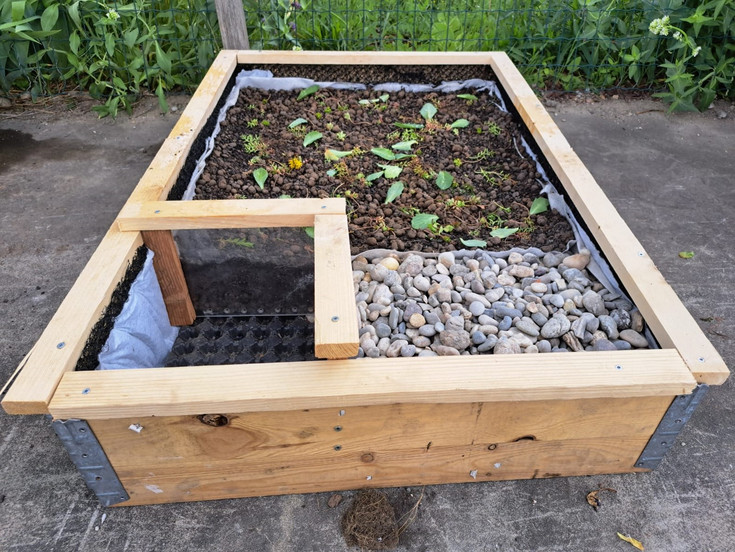

Um dieses Verständnis auch Laien zu ermöglichen, wollten wir statt einer reinen äußeren Sicht auf das Beet auch eine Ansicht auf die Aufbauhöhen geben. Wir entschieden uns dazu eine Art Fenster aus Plexiglas für die Schnittansicht zu inkludieren. Um dies möglichst platzsparend umzusetzen und gleichzeitig eine „realistische“ Dachbegrünung darzustellen, errichteten wir einen Rahmen aus Plexiglas der gleichzeitig, Teil des Kiesstreifen ist. Es wurden im Folgenden drei unterschiedliche Dachbegrünungen erstellt.

Extensive Dachbegrünung

Das extensive Beet hat mit einer Substrataufbauhöhe von 10cm die niedrigste Wasserspeicherfähigkeit. Diese beträgt 35 Volumenprozent und ermöglicht eine Retention von 32.4 Liter. Hinzu kommen 3 Liter durch die 20mm hohe Festkörperdrainage. Der Durchflusswert des extensiven Substrats liegt bei 0.6mm/min.

Reduziert- intensive Dachbegrünung

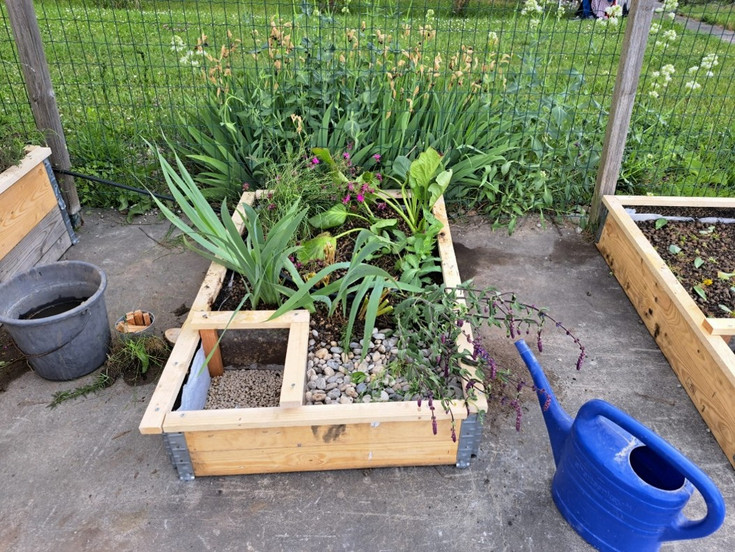

Das reduziert intensive Beet ist mit einer ähnlichen Substrataufbauhöhe von 15cm deutlich effizienter in der Wasserspeicherung. Sie erreicht in etwa 40-45 Volumenprozent, wodurch 54 Liter Wasser gespeichert werden können. Außerdem wird hier eine 4cm starke Schüttdrainage aus Bims genutzt, weshalb die Retention von weiteren 10 Liter möglich ist. Der Durchflusswert des reduziert intensiven Substrats liegt bei 0.4mm/min.

Intensive Dachbegrünung

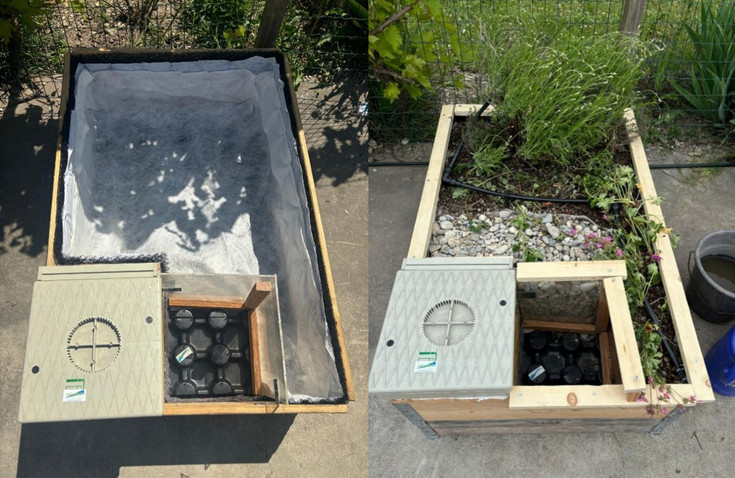

Bei der intensiven Dachbegrünung wollten wir ein Retentionsdrosselprinzip herstellen. Das Wasser wird hierbei auf 15cm aufgestaut und gespeichert. Es kann so zeitlich verzögert noch verdunsten und die Umgebung kühlen, bzw. zeitlich verzögert abgegeben werden, um bei Starkregenereignissen die Kanalisation nicht zu überlasten. Zudem steht das Wasser der Vegetation als Bewässerung zur Verfügung.

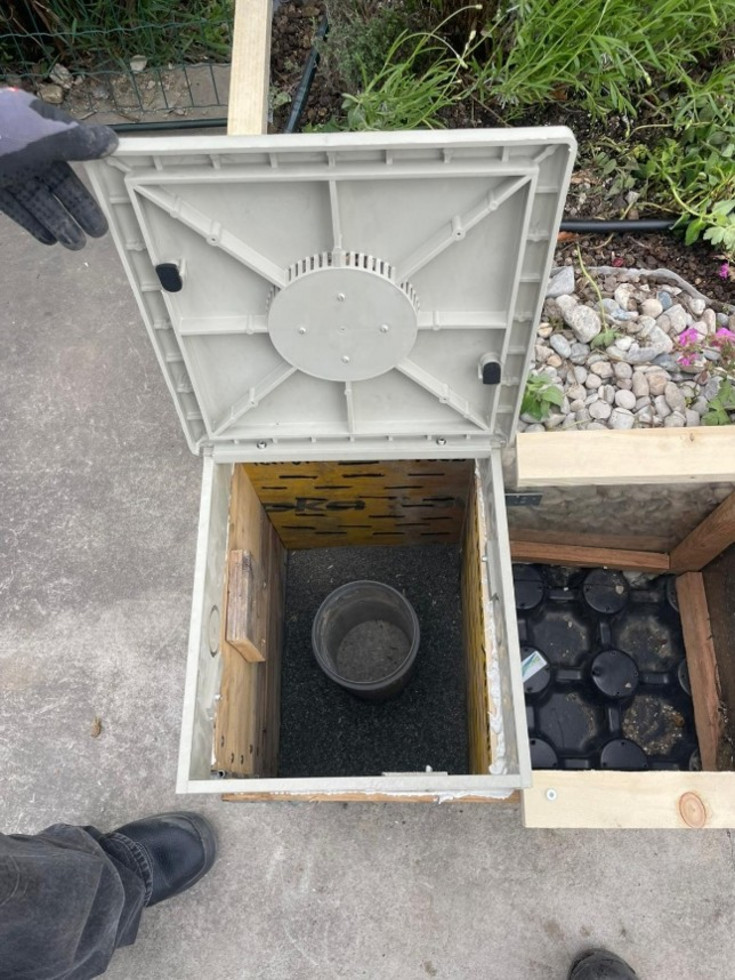

Die Retentionsdrossel selbst stellt das Rohr mit durchlässigen Löchern da. Die Löcher in der Retentionsdrossel begrenzen den Durchfluss des Dachablaufes durch hydrostatischen Druck der Öffnungen, welcher insbesondere bei Starkregenereignissen entsteht. Bei Erreichung der maximalen Anstauhöhe kommt es durch den Notabfluss zum Ableiten des überschüssigen Wassers. Es ist von einem Schutzkasten umgeben, welcher normalerweise aus Kunststoff oder Metall besteht und als Abtrennung vor Laub, Vegetationsreste und Schmutz dient. (hier: gelber Holzkasten)

Quelle: https://www.baustoffwissen.de/was-ist-eine-retentionsdrossel-17042026 aufgerufen am 22.06.2026

Das intensive Beet mit einer Substrataufbauhöhe von 40cm die niedrigste Wasserspeicherfähigkeit. Diese beträgt 35 Volumenprozent und ermöglicht eine Retention von 32.4 Liter. Hinzu kommen 3 Liter durch die 20mm hohe Festkörperdrainage. Der Durchflusswert des extensiven Substrats liegt bei 0.6mm/min.
